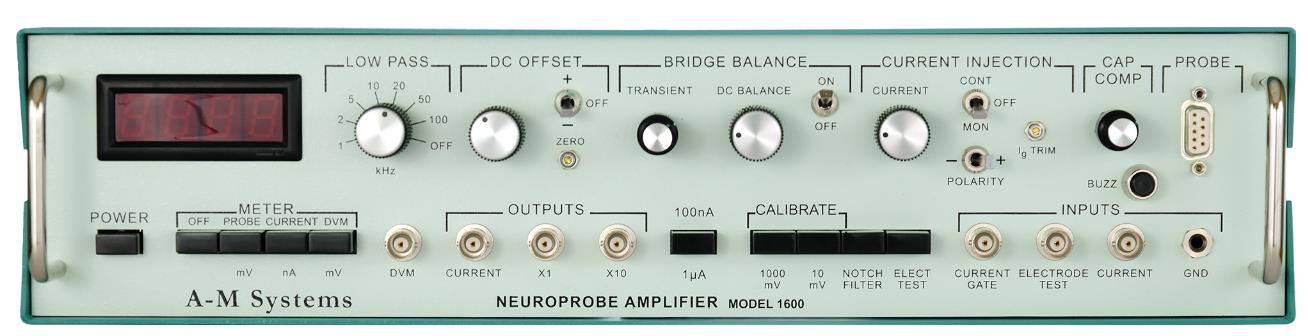

1600 型神经探针放大器


1600 型神经探针放大器

简要描述:1600 型神经探针放大器——多功能的。准确的。便于使用。超越细胞内神经学研究的严格要求。
低噪声13 µV RMS(10 Hz 至 50 kHz)
使用方便,内置仪表,两个灵敏度级别
内置增益、滤波和电流注入

详细介绍

产品咨询

品牌 其他品牌 产地类别 进口
应用领域 医疗卫生,化工,生物产业,制药,综合

细胞内放大器——1600 型神经探针放大器

Neuroprobe Amplifier Model 1600:旨在超越细胞内神经学研究的严格要求,为研究科学家提供多功能性、准确性和易操作性。

该仪器由一个高输入阻抗放大器与电流注入和桥平衡电路相结合,允许通过同一电极同时刺激和记录。内部双功能瞬态控制和直流平衡控制可确保电流注入期间极其精确的记录,无需外部电桥或差分输入示波器。高分辨率十圈电位器用于直流偏移、直流平衡、电流注入和电容补偿控制。使用内部 100 Hz 测试脉冲测量电极电阻并调整电容补偿。易于读取的数字面板表可高精度显示膜电位、注入电流或电极电阻

Neuroprobe 放大器的先进电流注入系统可调节至 0.1 nA 分辨率,允许内部和外部电流源的外部切换。在注入之前,所有来源的总电流可以显示在数字面板表上。此功能允许用户注入所需的精确电流量。根据实验的要求,用户还可以选择瞬时注射或连续注射。

该离子电渗适配器允许研究人员向微量移液器施加更大的电压,以进行药物或染料的离子电渗注射,或需要电流大于神经探针放大器提供的电流的任何其他应用。

1600 型神经探针放大器

电流输入

  • 阻抗:10 11 Ω

  • 电容:可调至零

  • 工作范围:±2.5V

  • 最大范围:±10V

  • 离子导入适配器输入:± 200 V

电流注入:外部源

  • 输入阻抗:20kΩ

  • 频率范围:直流至 250 kHz

  • 低范围最大电流:10 nA/V

  • 低范围最大电压:± 10V 和 (± 2.5 x 10 8 VΩ)/(电极电阻)中的较小者

  • 高范围最大电流:100 nA/V

  • 高范围最大电压:± 10V 和 (± 2.5 x 10 7 VΩ)/(电极电阻)中的较小者

电流注入:外部源

  • 低范围最大电流:小于 ± 100 nA 和 2.5 V/(电极电阻)

  • 低范围最大电压:小于 ± 1000 nA 和 2.5 V/(电极电阻)

电流门

  • ON 信号:+ 2.5 V(上升时间为 10 µsec 的步进)

  • 关闭信号:+0.6V

  • 最大输入:±15V

  • 输入阻抗 20kΩ

电极测试:外部信号源

  • 输入阻抗:10kΩ

  • 输入电压范围:±10V

  • 低量程比例因子(x1 输出):1 mV/MΩ/(输入电压)

  • 高量程比例因子(x1 输出):10 mV/MΩ/(输入电压)

电极测试:内部信号源

  • 信号:100 Hz 方波

  • 低量程比例因子(x1 输出):1 nA pp 产生 1 mV/MΩ

  • 高量程比例因子(x1 输出):10 nA pp 产生 1 mV/MΩ

信号处理:输入偏置电流

  • 最佳:可调节至零

  • 最大无需调整,低范围:3×10 -12 Amp

  • 最大无需调整,高范围:3×10 -11 Amp

  • 漂移与温度的关系,低范围:1×10 -13 Amp/°C

  • 漂移与温度的关系,高范围:1×10 -12 Amp/°C

  • 漂移与时间的关系,低量程:3×10 -13安培/12 小时

  • 漂移与时间的关系,高范围:3×10 -12安培/12 小时

信号处理:频率响应

  • 频率范围:直流至 325 kHz

信号处理:上升时间

  • 方波 (500 mV) 50 Ω 源:0.8 µsec(10% 至 90%)

  • 方波 (500 mV) 20 MΩ 源:7.0 µsec(10% 至 90%)

信号处理:零稳定性

  • 稳定性与温度:200 µV/°C

  • 稳定性与时间:1 mV/12 小时

信号处理:低通滤波器

  • 截止频率 (-3 dB):1、2、5、10、20、50、100 kHz

  • 斜率:-12 dB/倍频程

信号处理:陷波滤波器

  • 中心频率:50 Hz 或 60 Hz(工厂预设)

  • 问:10

  • 抑制:-50 dB

信号处理:电容补偿

  • 范围:-4 pF 至 +30 pF

信号处理:内部校准电压

  • 10mV:±1%

  • 1000mV:±1%

信号处理:噪声

  • 0 Ω 源:13 µV RMS(10Hz 至 50kHz)

  • 1 MΩ 源:79 µV RMS(10Hz 至 50kHz)

  • 20 MΩ 源:310 µV RMS(10Hz 至 50kHz)

信号处理:直流平衡

  • 低量程:高达 500 MΩ

  • 高量程:高达 50 MΩ

输出x1

  • 电压增益:1.00±0.1%

  • 最大电压:±10V

  • 阻抗:220Ω

  • 直流偏置范围:0.0V 至 ±1.0V

输出x10

  • 电压增益:10.00±1.0%

  • 最大电压:±10V

  • 阻抗:220Ω

  • 直流偏置范围:0.0V 至 ±10.0V

输出:电流监视器

  • 低量程比例因子:10 mV/nA

  • 高量程比例因子:1 mV/nA

  • 最大输出:±1.0V

  • 输出阻抗:1kΩ


细胞内放大器——1600 型神经探针放大器
